Муфта ступеневого цементування МСЦГ9М-146,168
Призначення
Муфта ступеневого цементування МСЦГ9М-146,168 призначена для цементування в дві ступені, як суцільних обсадних колон, так і секцій обсадних колон в вертикальних, похилих та горизонтальних свердловинах.

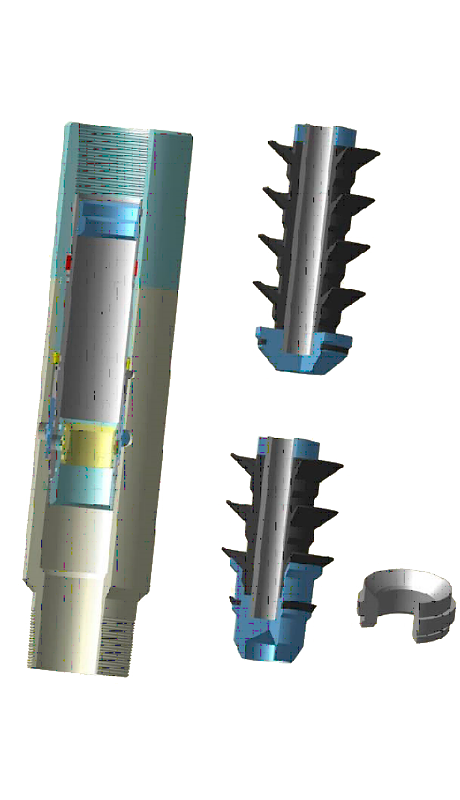

Комплектність
- Муфта ступеневого цементування
- Продавочна пробка І ступені
- Продавочна пробка ІІ ступені
- Кільце «стоп»
Переваги
- Можливість відкриття циркуляційних отворів муфти відразу після отримання сигналу «стоп»
- Відсутність падаючих управляючих елементів
- Можливість використання муфти при кріпленні похилих та горизонтальних свердловин
- Сумісна з установкою в колоні заколонних пакерів типу ПФЗ-4, ПГПМ, ПГМД
Технічна характеристика
| Умовний діаметр, мм | 146 | 168 |
| Вантажопідйомність, кН | 1000 | 1200 |
| Тиск опресовки , МПа | 40...50 | 40...50 |
| Зовнішній діаметр, мм | 175 | 195 |
| Внутрішній діаметр, мм | 125 | 144 |
| Довжина, мм | 760 | 760 |
Захищено патентами Росії: №2047734; №2047735 від 15.11.1995 р
